1   DS réseau du 17 janvier 2001

Tous documents autorisés (y compris ordinateurs).

1.1   Bonus

J'ai beau chercher, je ne vois personne dans votre promotion méritant une note inférieure à 5 sur 20. Votre participation en cours et votre assiduité en TD et TP font que vous commencez cet examen avec un crédit de 5 points !

1.2   Tables de routage

Une moyenne entreprise souhaite avoir un accès à Internet pour utiliser la messagerie électronique, mettre en place un site Web et pouvoir naviguer sur la toile. L'entreprise acquiert donc un paquetage comprenant un routeur WAN (un port série et un port Fast Ethernet) et un abonnement à un fournisseur Internet avec 8 adresses IP fixes.

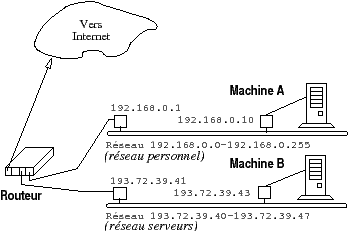

L'entreprise souhaite connecter une vingtaine de machines sur son réseau, elle compléte le routeur avec une carte Fast Ethernet supplémentaire. L'architecture prévue est décrite sur le schéma ci-dessous :


On trouve sur le réseau des serveurs ; le serveur Web, le serveur de messagerie et le PC du patron (d'un commun accord les employés ont décidé que s'il surfait sur Internet, il ferait peut être moins de c... par ailleurs).

Les machines du personnel se trouvent sur un réseau IP non routé sur Internet. Ces machines ont accès au serveur de messagerie et à l'Intranet mais pas à l'Internet (nous verrons l'année prochaine comment donner accès à l'Internet à ce type de machines en utilisant la technique dite de la masquarade).

Répondez aux questions suivantes :
  1. La publicité vantait un paquetage avec 8 adresses IP fixes mais combien sont réellement utilisables ?
  2. Quelle doit être la table de routage de la machine A pour lui permettre d'accéder à l'Intranet ?
  3. Quelle doit être la table de routage de la machine B pour lui permettre d'accéder au plus grand nombre de machines possible ?
  4. Quelle doit être la table de routage du routeur pour répondre aux besoins de l'entreprise (la route par défaut est préconfigurée par le fournisseur d'accès) ?

1.3   Analyse de paquets TCP/IP

Voici quatre paquets Ethernet capturés sur le réseau de l'EUDIL :
ff ff ff ff ff ff 00 60 08 71 b9 82 08 06 00 01
08 00 06 04 00 01 00 60 08 71 b9 82 c1 30 39 22
00 00 00 00 00 00 c1 30 39 21

00 60 08 71 b9 82 00 d0 bc bf 6c 38 08 06 00 01
08 00 06 04 00 02 00 d0 bc bf 6c 38 c1 30 39 21
00 60 08 71 b9 82 c1 30 39 22

00 d0 bc bf 6c 38 00 60 08 71 b9 82 08 00 45 00
00 23 6a b4 00 00 40 11 8d ad c1 30 39 22 86 ce
01 48 05 ba 00 b1 00 0f 76 f8 00 01 00 02 00 01
00

00 60 08 71 b9 82 00 d0 bc bf 6c 38 08 00 45 00
00 38 32 80 00 00 7e 01 87 dc 86 ce 01 48 c1 30
39 22 03 03 7f 8a 00 00 00 00 45 00 00 23 6a b4
00 00 3e 11 8f ad c1 30 39 22 86 ce 01 48 05 ba
00 b1 00 0f ...
Vous devez retrouver la ligne de commande Unix à l'origine de ces paquets.

1.3.1   Analyse des deux premiers paquets

Répondez aux questions suivantes :
  1. Quels sont les protocoles encapsulés dans les trames Ethernet ?
  2. Les paquets représentent-ils des communications de type point à point ou multi-diffusion ?
  3. Justifiez le type de communication correspondant à chaque paquet.
  4. Traduisez en français les deux premiers paquets (à la manière du cours).
  5. Le premier paquet est une question, le second une réponse au premier. Quelles valeurs de champs permettent d'affirmer cela ?
  6. Dans le paquet réponse, on trouve deux fois la valeur attendue par la machine qui a émis la question. Quelle occurence est utilisée par la pile TCP/IP ? pourquoi ?

1.3.2   Analyse des deux derniers paquets

Répondez aux questions suivantes :
  1. Quels sont les protocoles encapsulés dans les trames Ethernet ?
  2. Comment pouvez-vous être quasi-certain du fait que le quatrième paquet est une "réponse" au troisième ?
  3. Sur quel champ du troisième paquet pouvez-vous vous baser pour trouver le protocole de "haut niveau" associé à ce paquet ? Décryptez complétement ce paquet (si, si! vous pouvez le faire).
  4. Donnez, en une phrase et en justifiant un minimum votre réponse, la signification du quatrième paquet.
  5. Les machines impliquées dans l'échange de paquets se trouvent-elles dans un même réseau IP ?

1.3.3   Analyse globale des quatre paquets

Répondez aux questions suivantes :
  1. Dans le troisième paquet y a-t-il correspondance entre les adresses physiques et logiques (examinez le cas de l'émetteur et celui de la cible) ? Indication : utilisez les deux premiers paquets pour justifier vos affirmations.
  2. Quel champ au niveau du quatrième paquet vient corroborer vos dires ? (on dirait presque du Colombo ...)
  3. Donnez un exemple de ligne de commande pouvant être à l'origine de ces quatre paquets. Décrivez le résultat de cette commande en une courte phrase (au vu du quatrième paquet).
