9   DS réseau du 2 décembre 2002

La durée de ce contrôle est de deux heures, tous les documents sont autorisés (y compris ordinateurs).

Le barème probable est de 6 points pour les questions de cours, de 6 points pour la première partie de l'exercice, de 3 points pour la seconde partie de l'exercice et de 5 points pour la dernière partie de l'exercice.

9.1   Questions de cours

Répondez aux questions suivantes (deux lignes de réponse par question suffisent) :
  1. Dans le contexte de la commutation totale (chaque station est directement connectée à un port d'un commutateur Ethernet), peut-il y avoir encore des collisions ?
  2. Considérons un commutateur de niveau 2 isolé, est-il possible que deux machines sur des ports situés dans des VLAN différents puissent communiquer ?
  3. Quel est le nom des équipements réseau capables de faire passer des paquets réseau de niveau 3 d'un réseau local à l'autre ? Même question pour les équipements capables de faire la même chose entre deux VLAN ?
  4. Supposez qu'une station de travail utilisant le protocole 802.3 pur se trouve connectée sur un port de commutateur en mode trunk (protocole 802.1q). Quel type de trames la station verrait-elle passer ?
  5. Quel type d'équipement réseau peut-on trouver connecté à un port trunk d'un commutateur ?
  6. Donnez l'adresse de diffusion du réseau IP 134.206.0.0/16. Même question avec le réseau IP 193.51.24.80/28.
  7. Combien de machines peut-on numéroter dans le réseau 193.51.24.80/28 (ce réseau est connecté à Internet) ?
  8. Dans quel cas un client DHCP peut ne pas pouvoir conserver toujours la même adresse IP ?
  9. Dans quel cas une demande ARP peut être envoyée avec une adresse de destination qui n'est pas l'adresse de diffusion ?
  10. Listez les différents composants d'une fenêtre de commandes sous Linux.

9.2   Exercice complet

9.2.1   Contexte

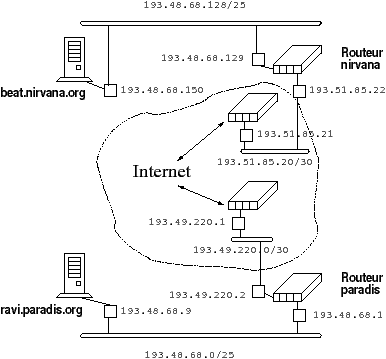

Le contexte des questions suivantes est le découpage de la classe d'adresses IP 193.48.68.0/24 en deux sous-classes 193.48.68.0/25 et 193.48.68.128/25 attribuées à deux organismes distants sur Internet. Ce contexte est décrit par le schéma suivant :

9.2.2   Tables de routage

  1. Donnez l'adresse de diffusion (broadcast) du réseau de la machine ravi.paradis.org.
  2. Donnez la table de routage que doit avoir ravi.paradis.org pour accéder à l'Internet complet.
  3. Donnez l'adresse de diffusion (broadcast) du réseau de la machine beat.nirvana.org.
  4. Donnez la table de routage que doit avoir beat.nirvana.org pour accéder à l'Internet complet.
  5. Donnez la table de routage du routeur nirvana pour permettre un accès complet à Internet et au réseau de nirvana.org.
  6. Le routeur du site paradis date de la préhistoire des réseaux (années 1980). Il ne supporte que les masques des classes A,B et C. Il est donc impossible de router correctement les sous-classes de 193.48.68.0/24. Quelles approximations peut-on faire (donnez les tables de routage correspondant aux deux approximations possibles et les conséquences pratiques de ces deux tables) ?
  7. On remplace le routeur préhistorique paradis par un routeur moderne. Donnez sa table de routage pour permettre un accès maximum entre Internet et paradis.org.

9.2.3   Décodage de paquet

On capture ce paquet sur le réseau paradis.org :
00 d0 bc 2e 22 10 00 90 5f 70 99 ab 08 00 45 00
00 54 00 00 40 00 40 01 2f a8 c1 30 44 09 c1 30
44 96 08 00 f1 4c 2b 32 03 00 3d e6 7b 50 00 0b
34 3c 08 09 0a 0b 0c 0d 0e 0f 10 11 12 13 14 15
16 17 18 19 1a 1b 1c 1d 1e 1f 20 21 22 23 24 25
26 27 28 29 2a 2b 2c 2d 2e 2f 30 31 32 33 34 35
36 37
  1. Dites de quoi il retourne (il ne s'agit pas de décoder le paquet champ par champ mais de donner sa signification en bon français).
  2. Complétez le schéma des adresses Ethernet donné ci-dessous avec les informations contenues dans le paquet.

9.2.4   Génération de paquets

Le but de cet exercice est de suivre le paquet P capturé dans l'exercice précédent jusqu'à sa destination. On suppose que tous les réseaux locaux traversés sont des réseaux Ethernet. A chaque question il faut donner un paquet complet comportant les entêtes Ethernet.

  1. Donnez le paquet P tel qu'il se présente sur le réseau 193.49.220.0/30. Si certains champs sont trop complexes à calculer donnez la formule de calcul.
  2. En supposant le cache ARP du routeur paradis vide, donnez le paquet que ce routeur a du émettre avant de pouvoir propager le paquet P.
  3. Donnez le paquet P tel qu'il se présente sur le réseau 193.51.85.20/30. Si certains champs ne peuvent être spécifiés donnez leur un nom symbolique et discutez des valeurs possibles.
  4. Donnez le paquet tel qu'il se présente sur le réseau 193.48.68.128/25 (mêmes remarques que dans les questions précédentes).
