2.2.3   Le Spanning Tree

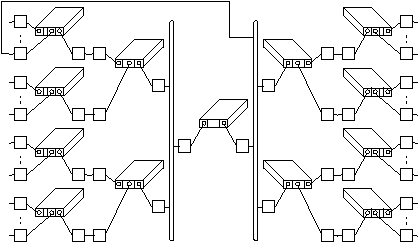

• Liens redondants pour la robustesse :

• Eviter les doublons dans les réseaux ...

• ... mais surtout éviter les boucles.

• Principe de fonctionnement du Spanning Tree :
  • un identifiant associé à chaque élément,
  • messages BPDU échangés entre éléments (Bridge Protocol Data Units),
  • un algorithme itératif pour casser les cycles.

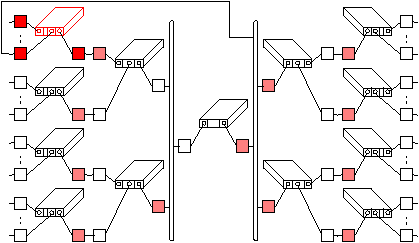

• Grandes lignes de l'algorithme :
  • Election d'un élément racine (plus petit identifiant) :

  • Par élément, élection d'un port racine (le plus proche de l'élément racine) :

  • Par segment, élection d'un élément priviligié :

  • Les port non marqués sont désactivés (uniquement réception des BPDU).
• Importance du choix de l'élément racine.
