DS réseau du 19 janvier 2005

18 DS réseau du 19 janvier 2005

La durée de ce contrôle est de deux heures, tous les documents sont autorisés (y compris ordinateurs).

Le barème probable est 10 points par exercice.

Vous pourrez trouver la correction de ce devoir sur l'Intranet de Polytech'Lille à l'endroit habituel

18.1 Architecture réseau

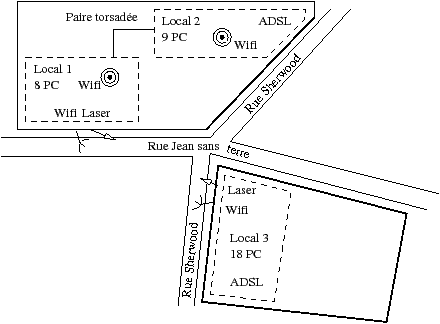

Une association caritative possède 3 locaux mis à disposition par divers organismes. Ces locaux sont proches mais dispersés sur deux bâtiments comme montré sur le schéma ci-dessous :

Les équipements réseaux disponibles sont :

Deux stations d'accès laser (comprenant l'interface laser et un port Ethernet 100 Mb/s connectique RJ45, chaque station se comporte comme un commutateur entre ses deux ports). Ces stations sont utilisées pour relier les deux batiments au dessus de l'espace publique (voir les fléches évidées sur le schéma).
Deux stations d'accès WiFi avec antennes directionnelles d'extérieur (chaque station se comporte comme un commutateur entre son port WiFi et son port Ethernet 100Mb/s connectique RJ45). Ces stations sont utilisées pour relier les deux batiments au dessus de l'espace publique (voir les paraboles stylisées sur le schéma).
Deux stations d'accès WiFi avec antennes omni-directionnelles (chaque station se comporte comme un commutateur entre son port WiFi et son port Ethernet 100Mb/s connectique RJ45).
Quatre commutateurs de 12 ports 10/100 Mb/s à connectique RJ45.
Deux modems/routeurs ADSL.

La répartition des utilisateurs dans les différents locaux est la suivante :

Dans le local 1 on trouve 7 machines pour les utilisateurs du groupe A de l'association et une machine pour les utilisateurs du groupe B de l'association.
Dans le local 2 on trouve 7 machines pour les utilisateurs du groupe A de l'association et 2 machines pour les utilisateurs du groupe B de l'association.
Dans le local 3 on trouve 13 machines pour le cyber-café (une part du financement de l'association en dépend), 4 machines pour les utilisateurs du groupe A de l'association et 1 machine pour les utilisateurs du groupe B de l'association.

Le contexte étant décrit, répondez aux questions suivantes :

L'association souhaite que les différentes catégories d'utilisateurs se trouvent dans des réseaux locaux différents (et bien sur que deux machines dans la même catégorie puissent communiquer entre elles). Vu le matériel disponible est-il possible de réaliser cela avec des commutateurs de base ? De quel dispositif doivent disposer les commutateurs fournis pour permettre la séparation des réseaux locaux ?
Répartissez les commutateurs dans les différents locaux, indiquez une distribution possible des machines sur les ports de ces commutateurs et enfin comment ces ports sont configurés.
Il faut maintenant définir les connexions inter-commutateurs. Commencez par les connexions entre les commutateurs d'un même local puis passez aux connexions entre commutateurs de locaux différents (ne traitez pas le cas de la connexion entre le local 1 et le local 3 dans un premier temps). Vous devez précisez la nature de la connexion et la configuration des ports participant à la connexion.
Traitez le cas de la connexion entre les locaux 1 et 3. Proposez une solution sans redondance dans le réseau et une solution avec redondance. Précisez quel niveau de robustesse apporte cette redondance et présentez les avantages des deux solutions.
Connectez les deux stations WiFi restantes. A quelle utilisation ces stations sont-elles destinées ? Gardant en mémoire le fait que les groupes A et B doivent rester dans des réseaux locaux distincts, donnez la configuration des ports sur lesquels les stations sont connectées et le contrôle d'accès devant être mis en place. Qu'est-ce qui, dans la disposition des locaux, rend possible le mode opératoire que vous proposez ? Quelle précaution élémentaire faut-il prendre dans la configuration des stations d'accès Wifi ?
Passons aux accès Internet : connectez les modems/routeurs ADSL et définissez les réseaux IP de l'association (les machines du groupe B ne sont pas sensées être connectées à Internet). Sachant que les abonnements ADSL sont des abonnements grand-public de base, quels types de classes IP serait-il judicieux d'utiliser ? Donnez la table de routage d'une des machines du cyber-café.
L'association veut mettre en place un serveur pour remplir le rôle de serveur Web et serveur d'applications Intranet. Ce serveur doit être accessible de toutes les machines de l'association et avoir un accès à l'Internet. Dans quel local peut-il être installé ? Comment configurer le port auquel cette machine est reliée ? Donnez les deux tables de routage possibles pour ce serveur.
Quelle configuration faut-il effectuer sur quel routeur ADSL pour que le serveur puisse opérer en tant que serveur Web vis à vis de l'Internet ?

18.2 Analyse de paquet

Les paquets suivants ont été récupérés sur le réseau de Polytech'Lille par la commande ether :

00 10 b5 02 a9 05 00 0b db 5c 98 2c 08 00 45 10
00 28 97 d8 00 00 2e 06 2f 48 c0 5e 49 23 ac 1a
10 04 c7 bb 00 15 0a 91 eb 79 a0 2d e8 8c 50 10
43 d7 5f c7 00 00 00 00 00 00 00 00

00 0b db 5c 98 2c 00 10 b5 02 a9 05 08 00 45 10
00 c1 98 6b 40 00 40 06 dc 1b ac 1a 10 04 c0 5e
49 23 00 15 c7 bb a0 2d e7 f2 0a 91 eb 79 50 19
16 d0 41 ed 00 00 32 32 31 2d 54 6f 74 61 6c 20
74 72 61 66 66 69 63 20 66 6f 72 20 74 68 69 73
20 73 65 73 73 69 6f 6e 20 77 61 73 20 31 31 38
31 30 20 62 79 74 65 73 20 69 6e 20 31 20 74 72
61 6e 73 66 65 72 73 2e 0d 0a 32 32 31 2d 54 68
61 6e 6b 20 79 6f 75 20 66 6f 72 20 75 73 69 6e
67 20 74 68 65 20 46 54 50 20 73 65 72 76 69 63
65 20 6f 6e 20 77 65 70 70 65 73 2e 73 74 75 64
73 65 72 76 2e 64 65 75 6c 65 2e 6e 65 74 2e 0d
0a 32 32 31 20 47 6f 6f 64 62 79 65 2e 0d 0a

Aucune indication n'est donnée sur l'ordre de capture de ces paquets. Veuillez répondre aux quelques questions ci-dessous :

Quels protocoles sont utilisés dans le premier paquet donné dans l'énoncé (donnez tous les protocoles de la couche liaison à la couche application) ? Même question pour le second paquet donné dans l'énoncé. Justifiez votre réponse.
Donnez les adresses (de tout type) des machines participant aux échanges liés aux paquets ci-dessus. Les machines impliquées dans les échanges sont-elles dans le même réseau local ? Justifiez vos dires. En utilisant ces informations dites à quelles machines appartiennent les adresses (de tout type) que vous avez listé.
Donnez la relation entre les deux paquets. Dites quel est l'ordre entre les deux paquets (lequel a été envoyé en premier ?), prouvez vos affirmations.
Au niveau transport, dites quelle est la particularité des paquets donnés dans l'énoncé (à quelle étape de la connexion correspondent-ils ?). Connaissant cette particularité pouvez-vous intuiter le contenu du message ASCII du plus gros paquet ?
Après ces deux paquets, le serveur peut-il continuer à envoyer des paquets au client ? Si oui a-t-il un intérêt à le faire ? Après ces deux paquets, le client peut-il continuer à envoyer des paquets au serveur ? Si oui a-t-il un intérêt à le faire ?
D'après vous quels paquets vont suivre les deux paquets donnés dans cet exercice ?
