24   DS réseau du 18 janvier 2008

La durée de ce contrôle est de deux heures, tous les documents sont autorisés. Le barême prévisionnel est de 4 points pour chacun des six exercices. La correction est disponible sur le site web habituel.

24.1   Le réseau d'interconnexion

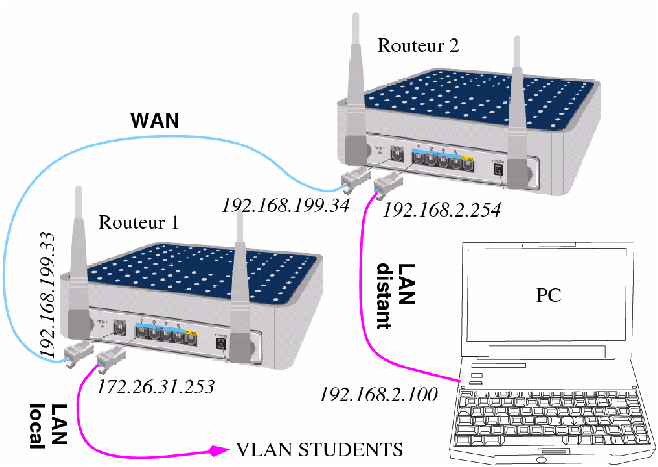

Le contexte de ce devoir surveillé est le réseau d'interconnexion vu en tutorat. Rappelons que ce réseau est réalisé en utilisant deux routeurs domestiques hn200w comme indiqué sur le schéma.

Pour ceux qui l'aurait oublié les routeurs wifi hn200w possèdent une interface radio 802.11b, un bloc de 5 prises RJ45 femelles LAN et une prise RJ45 femelle WAN. Il faut noter que les prises LAN 4 et 5 (celles situées à coté de l'alimentation) sont connectées au même port. L'une est connectée au port par un câblage droit et l'autre par un câblage croisé.

24.2   Questions de cours

On va commencer, en douceur, par quelques questions de cours.
  1. Que signifie l'acronyme LAN ? Que désigne-t-il ?
  2. Que signifie l'acronyme WAN ? Que désigne-t-il ?
  3. Comment s'appelle le mécanisme réseau utilisé par un équipement hn200w pour faire transiter des trames d'un port LAN vers un autre port LAN ? Jusqu'à quel niveau l'équipement doit-il décoder les trames pour implanter ce mécanisme ?
  4. Mêmes questions pour faire transiter des trames entre un port LAN et l'interface radio.
  5. Mêmes questions pour faire transiter des trames entre un port LAN et le port WAN.

24.3   Questions sur le tutorat

Continuons par quelques questions sur des sujets abordés durant le tutorat.
  1. Le câble paires torsadées reliant les deux ports WAN doit être de quel type pour que la maquette de réseau fonctionne ?
  2. Dans la maquette, à quoi servent les interfaces radio des hn200w ?
  3. Le réseau IP d'interconnexion est 192.168.199.32/30. Donnez l'adresse de ce réseau et son adresse de diffusion.
  4. Si la connexion au VLAN STUDENTS est effectuée comme montré sur le schéma, quel type de câble utiliserez-vous ?
  5. Si vous ne possédez pas le type de câble rendu nécessaire par le schéma, comment pouvez-vous procéder pour réaliser tout de même la connexion entre le routeur 1 et le VLAN STUDENTS ?

24.4   Exercice sur le routage

Nous allons maintenant nous intéresser aux tables de routages des différents éléments sur le réseau. Le but de ces tables de routage étant de permettre à une machine de TP de l'école de pouvoir contacter le PC portable du schéma.
  1. Quelle ligne de la table de routage des machines de TP de l'école permet d'atteindre le PC portable ?
  2. Donnez en deux lignes la table de routage du PC portable.
  3. Compliquons légérement; donnez la table de routage du routeur 2.
  4. Enfin donnez la table la plus complexe, c'est à dire celle du routeur 1. Attention la table réellement implantée sur le routeur est inexacte à cause d'une limitation de l'équipement. Donnez quelques explications à ce sujet.
  5. Le PC portable a-t-il accès à Internet ? Aux serveurs de l'école ? Expliquez pourquoi.

24.5   Exercice sur TCP/IP

Dans cet exercice nous allons suivre le voyage d'un paquet IPv4. Ce paquet IP est émis par le PC portable à destination d'une machine de TP de l'école (la machine weppes d'adresse IP 172.26.16.4).
  1. Dans un premier temps le paquet est capturé en sortie de la carte Ethernet du PC portable. Complétez les entêtes du paquet IP qui vous sont données plus bas. Vous compléterez uniquement les octets représentés par des __ (pas ceux représentés par des xx). Pour vous aider le paquet est déjà découpé suivant des champs ou des groupement de champs. Les entêtes en question comprennent les entêtes Ethernet et les entêtes IP.
    __ __ __ __ __ __
__ __ __ __ __ __
__ __
__
00
00 28
00 00
40 00
40 06
xx xx
__ __ __ __
__ __ __ __
...
  2. Le paquet est maintenant récupéré quand il passe sur le WAN. Complétez à nouveau les champs des entêtes.
    __ __ __ __ __ __
__ __ __ __ __ __
__ __
__
00
00 28
00 00
40 00
__ 06
yy yy
__ __ __ __
__ __ __ __
...
  3. Enfin le paquet est récupéré quand il arrive sur weppes. Complétez une dernière fois les champs des entêtes qui n'ont pas été recopiés.
    __ __ __ __ __ __
__ __ __ __ __ __
__ __
__
00
00 28
00 00
40 00
__ 06
zz zz
__ __ __ __
__ __ __ __
...
  4. Quel est le protocole de plus haut niveau dans le paquet dont il est question dans cet exercice ?
  5. Les mots xx xx, yy yy et zz zz sont-ils identiques ? Pour quelle raison ?

24.6   Exercice sur UDP

Un serveur UDP a été lancé sur le PC portable à l'aide de la commande nc. Voici un paquet à destination de ce serveur. Le paquet a été capturé au niveau de la machine weppes.
__ __ __ __ __ __ __ __ __ __ __ __ 08 00 45 00
00 21 62 1d 40 00 40 11 59 84 __ __ __ __ __ __
__ __ 85 fc 10 e1 00 0d 7f 49 74 65 73 74 0a
  1. Le paquet capturé contient quels protocoles ?
  2. Que pouvez-vous dire de la taille du paquet ?
  3. Complétez le paquet qui vous est présenté plus haut. Vous compléterez uniquement les octets représentés par des __.
  4. Donnez la commande exacte lancée sur le PC portable (la commande et toutes ses options et arguments).
  5. Sur la fenêtre de commandes où est lancé le nc on tape exactement ce que vient y afficher le paquet ci-dessus (et on termine par "Entrée"). Donnez le paquet complet qui arrive sur weppes.

24.7   Questions de réflexion

Terminons par les questions les plus intéressantes : celles concernant la façon de configurer les hn200w pour les utiliser comme routeurs WAN.
  1. Dans le cas d'une utilisation domestique d'un hn200w quel mécanisme est activé entre les ports LAN et WAN en plus du simple routage ? Pour notre maquette que faut-il faire de ce mécanisme ? Comment réaliser cela avec l'interface web du hn200w ?
  2. La configuration de la question précédente avait été effectuée pendant le tutorat. L'interconnexion ne fonctionnait cependant pas malgré des tables de routage correctes. Quel autre mécanisme souhaitable dans une utilisation domestique interdisait l'interconnexion ? Comment désactiver ce mécanisme au travers de l'interface web du hn200w ?
