16   DS réseau du 19 janvier 2004

La durée de ce contrôle est de deux heures, tous les documents sont autorisés (y compris ordinateurs).

Le barême approximatif est de 8 points par exercice.

Vous pourrez trouver la correction de ce devoir sur l'Intranet de Polytech'Lille à l'endroit habituel

16.1   Présentation du contexte

Une entreprise déménage dans un nouveau bâtiment dont la conception a été entièrement confié à un architecte. Le résultat est quelque peu surprenant ; un immeuble de trois étage en forme d'étoile avec un patio intérieur totalement fermé (voir les schémas ci-dessous) :

C'est à vous que revient la tâche de concevoir le réseau informatique de ce bâtiment. Vu la forme particulière du bâtiment les locaux techniques se trouvent aux premiers étages à la verticale des cônes visibles sur les schémas. Il existe aussi un local technique au sous-sol, sous le patio du cylindre central. C'est dans ce dernier local que se trouve le routeur d'accès à Internet.

16.2   Conception de réseau local

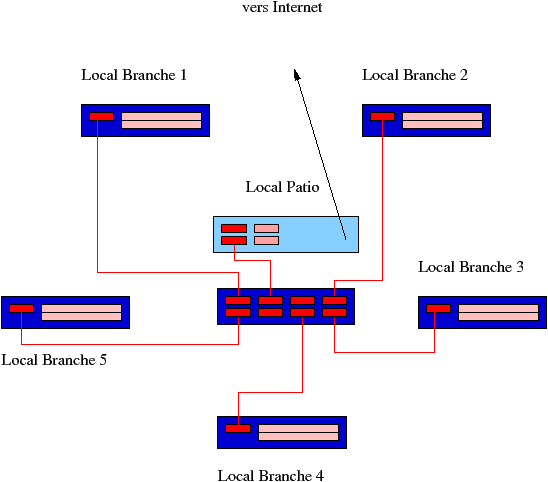

L'épine dorsale du réseau du bâtiment a déjà été conçue suivant le schéma ci-dessous :
Les équipemement dans les locaux techniques des branches sont des commutateurs gigabit avec un port en 10gigabit/s connectés à un commutateur central dans le local du patio qui lui est en 10gigabit/s. Ce commutateur est connecté en 10giga au routeur du site.

Les machines sont connectées via les locaux techniques des branches sur les ports gigabits des commutateurs feuilles eux-même connectés en "pile" sur le commutateur principal du local en utilisant un bus propriétaire à 10giga. Les ports gigabits des commutateurs principaux des branches ne sont pas utilisés par des stations de travail mais réservés pour des serveurs ou des modification de la topologie du réseau. Les commutateurs feuilles disposent de 48 ports gigabit et les commutateurs principaux des branches de 24 ports gigabit.

  1. Que se passe-t-il si le courant électrique est coupé dans le local technique d'une branche ? En particulier les machines installées dans la branche peuvent-elles encore communiquer entre elles ?
  2. Que se passe-t-il si le commutateur 10giga du local du patio tombe en panne ? Dites en particulier ce que constate un utilisateur sur une machine d'une branche.
  3. Pour rendre le réseau plus résistant aux pannes il est envisagé de doubler la dorsale 10giga par une dorsale giga de secours. La première solution envisagée consiste à doubler les liaisons 10giga des locaux des branches vers le local du patio par des liaisons gigabit. Les liaisons gigabit aboutissent sur un nouveau commutateur gigabit dans le local du patio, commutateur lui même relié au routeur du site. Pour que ce montage puisse fonctionner, le routeur du site est configuré de telle façon qu'il se comporte comme un commutateur entre ses deux interfaces connectées aux commutateurs centraux (10giga et giga) du bâtiment. Dessinez le schéma correspondant au réseau modifié. Précisez les liens qui seront non actifs en temps normal (sans utiliser l'algorithme du spanning-tree pas à pas, juste en désactivant un minimum de liens pour éviter les cycles).
  4. Il est malheureusement impossible de sécuriser le réseau comme présenté à la question précédente car seuls deux locaux permettent de faire passer un lien giga vers le local du patio en plus de leur liaison 10giga. Il s'agit des locaux des branches 1 et 2. Sachant que chaque local est relié aux deux locaux des branches voisines que pouvez-vous proposer comme architecture réseau résistante aux pannes ?
  5. Appliquez l'algorithme du spanning-tree sur votre nouvelle architecture en considérant que l'élément racine est le routeur de site et que l'algorithme préfère toujours un port 10giga à un port giga si le choix se présente. Entourez les ports racines des commutateurs d'un cercle et les éléments privilégiés des segments réseau d'un carré. Représentez les liaisons désactivées en trait pointillé et les liaison actives en trait plein.
  6. Appliquez le même algorithme dans le cas où le commutateur 10giga du local patio tombe en panne et où une coupure de courant a lieu dans le local de la première branche.
  7. Quels sont les inconvénients de cette architecture résistante aux pannes par rapport à la première architecture résistante aux pannes qui avait été envisagée ?

16.3   Exercice de routage

Une fois la dorsale du réseau en place, quatre VLANs sont configurés (en plus du VLAN par défaut). Il s'agit des VLANs de numéros 2 à 5. Ces VLANs portent respectivement les réseaux IP 192.168.10.0/24, 10.0.0.0/8, 190.23.10.0/24 et 190.23.11.32/27. Le routeur du site a une interface dans chacun de ces réseaux, ces interfaces sont numérotées avec la première adresse IP disponible dans le réseau.
  1. Dites comment les ports 10giga des commutateurs principaux des branches sont configurés par rapport aux VLANs.
  2. Une machine de la branche 4 doit être configurée avec l'adresse IP 190.23.10.34. Dites comment doit être configuré le port du commutateur sur lequel la machine est connectée.
  3. Donnez la table de routage de la machine citée dans l'exemple précédent.
  4. Pour permettre aux réseaux IP non routés sur Internet des VLANs 2 et 3 d'accéder tout de même à quelques protocoles comme HTTPS ou SSH, une machine proxy est mise en place. Cette machine possède une interface réseau dans les VLANs 2 et 3 mais aussi une dans le VLAN 4 pour pouvoir effectuer les requêtes en lieu et place des machines avec des adresses privées. Les adresses IP de cette machine sont toujours les plus élevées possibles dans les réseaux où elle possède une interface. Donnez la table de routage de la machine de la branche 1, d'adresse IP 10.0.0.23, conçue de façon à utiliser la machine proxy.
  5. Raffinez la table de routage de la question précédente pour éviter de surcharger la machine proxy avec le traitement de paquets que le routeur de site pourrait parfaitement prendre en charge.

16.4   Décryptage de paquet IPv6

Un sniffer configuré pour récupérer des paquets IPv6 sur le réseau du bâtiment a trouvé le paquet Ethernet ci-dessous :
33 33 00 00 00 01 00 d0 58 f3 4b 10 86 dd 6e 00
00 00 00 40 3a ff fe 80 00 00 00 00 00 00 02 d0
58 ff fe f3 4b 10 ff 02 00 00 00 00 00 00 00 00
00 00 00 00 00 01 86 00 08 97 40 00 07 08 00 00
00 00 00 00 00 00 01 01 00 d0 58 f3 4b 10 05 01
00 00 00 00 05 d4 03 04 40 c0 00 27 8d 00 00 09
3a 80 00 00 00 00 20 01 06 60 40 fe 03 00 00 00
00 00 00 00 00 00
  1. Décryptez champ par champ ce paquet (essayez de faire apparaître la structure du paquet - les protocoles encapsulés - et donnez la signification de chaque champ).
  2. La somme de contrôle contenue dans le paquet est-elle correcte ? Si vous ne pouvez pas effectuer le calcul (pas de matériel adapté) donnez la méthode.
